　擋煙垂壁是人防高層民用建筑的地下與大空間排煙系統中作煙區分隔的裝置。當消防控制中心發出火警信號或直接接受"煙感"信號后，置于吊頂上方的擋煙垂壁，形成煙區分隔。由排煙風機將高溫?zé)煔馀懦鍪彝?為火警區人救生和疏散創造了環境和爭取了時間。

　　一、適用場所：

　　主要用于高層地庫或高層大型購物中心、寫字樓以及倉庫等場所。

　　二、擋煙垂壁分類：

　　按結構分：固定式擋煙垂壁、活動式擋煙垂壁；

　　按材料分：夾絲防火玻璃、雙層夾膠防火玻璃或單片防火玻璃、阻燃硅膠擋煙布；硅鈣板等無極防火板、涂炭金剛砂板；

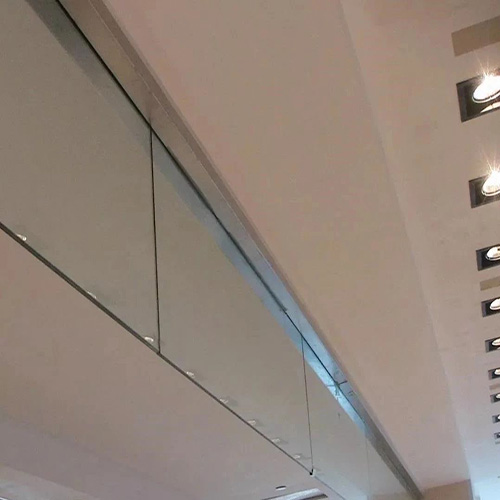

　　單片防火玻璃其廣泛的使用在人流、物流不大，但對裝飾的要求的很高的場所如高檔酒店、會議中心、文化中心、高檔寫字樓等其缺點就是擋煙垂壁遇到外力沖擊發生意外時整個擋煙垂壁會發生垮塌擊傷或擊毀下方的人員或設備；在不吊頂?shù)膶用姘惭b擋煙垂壁同時風管和水管較多的時一般為了安裝的方便迅速和安裝的完成的成品的美觀度一般選用擋煙布型擋煙垂壁；

　　涂碳金鋼砂板，板型擋煙垂壁單價低，使用范圍主要是車間、地下車庫、設備間等對美觀沒什么要求的場所。

　　按活動方式分：卷簾式、翻板式。

　　三、規范要求：

　　《高層民用建筑設計防火規范》GB50045-95 2005年版中5.1.6條，設置排煙設施的走道、凈高不超過6.00m的房間，應采用擋煙垂壁、隔墻或從頂棚下突出不小于0.50m的梁劃分防煙分區。每個防煙分區的建筑面積不宜超過500m2，且防煙分區不應跨越防火分區。地下室每個防火分區建筑面積不大于500㎡。當設有自動滅火系統時，其防火分區的最大允許建筑面積可增加一倍。

　　《汽車庫、修車庫、停車場設計防火規范》GB50067-97中34.8.2.2設有機械排煙系統的汽車庫，其每個防煙分區的建筑面積不宜超過2000㎡，且防煙分區不應跨越防火分區。防煙分區可采用擋煙垂壁、隔墻或從頂棚下突出不小于0.5m的梁劃分。地下室每個防火分區建筑面積不應超過2000㎡，內設自動滅火系統時，其防火分區的最大允許建筑面積可增加一倍；

　　規范種提及的防火分區和防煙分區分別是什么呢?

　　(1) 防火分區：把建筑平面和空間劃分為若干防火單元，把火勢控制在起火的單元內。

　　每個防火分區之間用防火墻、耐火樓板、防火卷簾、防火門做隔斷。

　　水平防火分區用防火墻、防火卷簾、防火門將各樓層在水平方向分成若干防火分區

　　垂直防火分區宜每層劃分

　　(2) 防煙分區：在設置排煙設施的走道、凈高不超過6m的房間，采用擋煙垂壁、隔墻或頂棚下突出不小于0.5米的梁劃分防煙分區。將煙氣控制在一定的范圍內。

　　四、擋煙垂壁和防火卷簾門的區別

　　(1) 性質不同

　　擋煙垂壁：《高層民用建筑設計防火規范》GB50045-95 2005年版中，在2.0.16條術語中有提到：用不燃燒材料制成，從頂棚下垂不小于500mm的固定貨或活動的擋煙設施。

　　防火卷簾：在一定時間內，連同框架能滿足耐火穩定性和完整性要求的卷簾。

　　(2) 特點不同

　　擋煙垂壁：標牌應牢固，標識應清楚，金屬零部件表面不應又缺陷，表面需做防銹處理。
